Назначение:
Муфта тройниковая металлическая МТМ-6У предназначена для соединения и разветвления гибких кабелей силовых цепей и цепей управления.
Область применения:
Подземные выработки угольных шахт, рудники и наземные строения, опасные по газу метану и угольной пыли.
Маркировка взрывозащиты:
РВ ExdI,
РВ Exd[ia]I
Код ТН ВЭД ТС: 8536 90 850 0
Нормы:
ТР ТС 012/2011
ГОСТ 30852.0-2002
ГОСТ 30852.1-2002
ГОСТ 30852.10-2002
Конструкция:

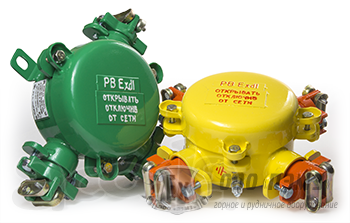

Муфта МТМ представляет собой взрывонепроницаемую оболочку, в которую устанавливается изоляционная панель, изготовленная из фарфора. На панели смонтированы 3 контактные колодки для подключения жил кабеля. Взрывонепроницаемая оболочка состоит из цилиндрического корпуса внутренним диаметром 132мм, в котором, в зависимости от исполнения, установлены 3 или 4 кабельных ввода для подключения силовых кабелей наружным диаметром 16мм или 25мм. В зависимости от требуемых нужд в муфтах МТМ дополнительно могут устанавливаться клеммы для подключения жил кабелей искробезопасных цепей.
Преимущества:
Изоляционная панель муфты изготовлена из фарфора, практически не подверженного старению и разрушению в результате воздействия на них повышенной влажности воздуха и нагрева в шахтных условиях.
Конструкция зажимов силовых цепей обеспечивает надежный контакт непосредственно между жилами кабеля без дополнительных перемычек, что сказывается на снижении нагрева как изолятора, так и самих жил кабеля.
Муфты МТМ имеют полимерное покрытие, стойкое к механическим воздействиям, а также к неблагоприятным воздействиям окружающей среды, надежно защищающее от коррозии.
Пространство внутри коробки обеспечивает комфортное подключение до четырёх кабелей.
Условия эксплуатации:
1) Температура окружающей среды: от -30°С до +45°С
2) Относительная влажность воздуха при (+35±2) °С: до (98±2) %
Комплектность:
Муфта МТМ, шт. 1
Паспорт, шт. 1/20*
Сертификат соответствия (копия) 1*
* При отгрузке меньших партий паспорт поставляется с каждой партией.
* Один экземпляр на комплект отгрузки по требованию заказчика.
Модификации муфт МТМ:
МТМ-6У, МТМ-6У-01, МТМ-6У-02
Структура условного обозначения:
МТМ-6У (-01,02)
МТМ-6У - муфта тройниковая металлическая
01(02) - модификация; 01 - 4 кабельных ввода, без искробезопасных цепей; 02 - 4 кабельных ввода, с искробезопасными цепями.
Основные параметры и размеры МТМ-6У МТМ-6У-01 МТМ-6У-02
1. Маркировка взрывозащиты РВ ExdI РВ Exd[ia]I
2. Степень защиты IP54
3. Номинальное напряжение силовых цепей, В 660
4. Номинальный ток силовых цепей, А 70
5. Количество зажимов силовых цепей, шт 3
6. Количество зажимов цепей управления, шт - 2
7. Количество кабельных вводов, шт 3 4
8. Габаритные размеры, мм 285х285х105
9. Масса, кг, не более 4.3 4.7
10. Срок эксплуатации (службы), лет 10
11. Ресурс изделия (наработка на отказ), ч
